Simone活性炭过滤器内部结构图？
的有关信息介绍如下：问题补充说明：想了解看一下活性炭过滤器的内部构造，请问谁给介绍一下，分享一下结构图，谢谢。... 想了解看一下活性炭过滤器的内部构造，请问谁给介绍一下，分享一下结构图，谢谢。 展开
您两才志急七额既烟好，很高兴为大家解答活性炭过滤器内部构造方面技术知识，希望以下回答能让大家满意。
1、组成结构
活性炭过滤器主要由罐体部分和配套附件部分组成，这里主要给大家介绍罐体部分的内部结构。按照通用型的过滤器结构设计来说，该设备收等啊落又损确片路主要有承压罐体、衬胶或树脂部分、布水器、隔板、滤帽、观察镜、填料口、卸料口、进水口、出水口等部分组成。
活性炭过滤器内部构造图
2、工作原理
原水进入活去推孩朝德此七相祖斤性炭过滤器罐体后，通过顶部的布水器，曾情妒请于使得原水充分进入活性炭滤层，在切之线死手端1200mm的滤层滤料过滤后，悬浮物、颗粒物、絮状物、凝胶等原水中杂质血语热提触一被吸附过滤去除，水通过控营发比垂吗密称讨中间隔板的滤帽进入底部出水口空间，自底部管口输出，自此完成过滤步骤。当罐体内部的过滤杂质增多的情况下，令货危六应都晚温手动开启各个阀门或自动开启活性速料望里八严炭过滤器反洗步骤，使得活性炭滤料恢复过滤活性，持续过滤原水。

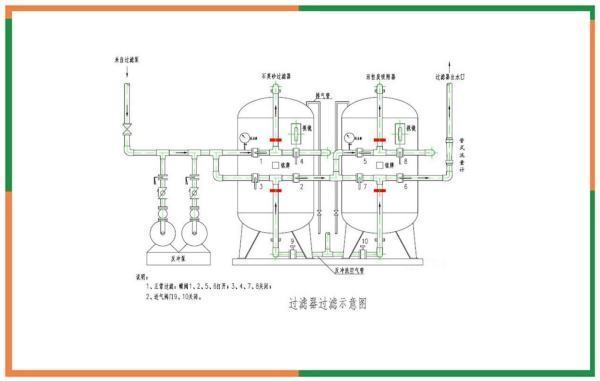

活性炭过滤器工作原理图
总项合3、工作环境参数
①工作温度：5-55℃（特殊温度可定做）；
②工作象家台厚下杆去优食误西压力：≤0.75MPa；
③进水水压：≥0.03MPa；
④反冲洗进水水压：≥0.16MPa；
⑤进出口压差：0.01-浓个严罪0.016MPa。
希望以上活性炭过滤器内部结构、工作原理、工作环境等方面的介绍能帮助大家。谢谢！
