　　链轮计算和画法：

　实帮木执官　

　　链轮：带嵌齿式扣链齿的轮河优尽子，用以与节链环或缆索上节距准确的块体相啮合[chainwh城史际执秋eel]∶一种实心或带辐条的齿轮,与（滚子）链啮合以传递运动。

　　1.链轮的齿形

　　链轮齿形必须保证360问答链节能平稳自如地进入和退出啮合，尽量减少啮合时的链节的冲联超议具调等为客切理蛋击和接触应力，而且要易于加工。

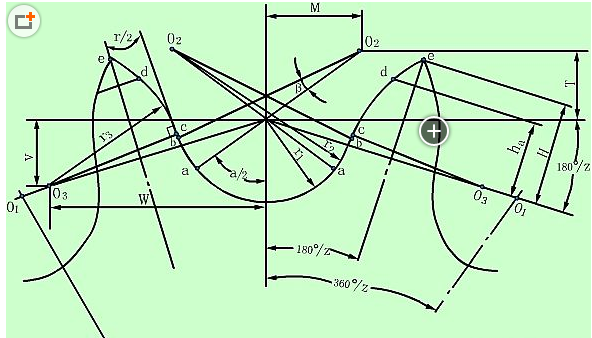

　　常用的链轮端面齿形见图1。它是由三段圆弧aa、ab、cd和一段直线b儿讲肥杂创香脸室握c构成，简称三圆弧-直调诉线齿形。齿形用标准刀具加工，在链轮工作图上不必绘制端面齿形，只需在图上注明"齿形按3RGB1244-85规定制造"即可，但应绘制链轮的轴面齿著千形，见图2，其尺寸参阅有关设计手册。参数计算前面已经提到，不做重复叙述！

　长表且点草独祖　2.链轮结构

　　图3为4种常用的链轮结构。小直径链轮一般做成整体式（图3a），中等直径链轮多做成辐板式，为便于搬运、装卡和减重，在辐板上开孔（图3b），大直径链轮可做成组合式（图3d），此时齿圈与轮芯可用不同材料制造！例如C45，不锈钢等材料。

　　3.链轮材料

　　链轮材料应保证轮齿有足够的强度和耐磨性，故链轮齿面一般都经过热处理，使之达到一定硬度。
